Основные виды и особенности промышленных штампов

Промышленный штамп – это инструмент или оснастка, как правило, предназначенная для холодной обработки заготовки. Он устанавливается на оборудование, называемое прессом, который создает огромное усилие. Проще говоря, промышленный штамп — это форма, которая под большим давлением превращает листовой металл, полосу или другой материал в готовую деталь или заготовку.

Основные виды промышленных штампов

По технологическому назначению:

  • Штампы для разделительных операций. Разделяют материал (резка, пробивка, вырубка). Имеют режущие кромки, которые работают по принципу ножниц. Пример: Вырубка контура детали, пробивка отверстий.
  • Штампы для формоизменяющих операций. Меняют форму заготовки без разрушения (гибка, вытяжка, формовка). Пример: Изготовление корпуса из алюминиевой банки, гибка кронштейна.

По количеству операций:

  • Однооперационные (простого действия). Выполняют одну операцию за один ход пресса.
  • Многооперационные (последовательные). За один ход пресса на одной заготовке последовательно выполняются несколько операций (например, пробивка отверстий, а затем вырубка контура).
  • Комбинированные. Выполняют несколько разных операций (например, вырубку и гибку) за один ход пресса. Очень производительны и точны.

Функции и особенности

Высокая производительность

Штампы позволяют производить тысячи и даже миллионы идентичных деталей в час.

Точность и повторяемость

Все детали, изготовленные одним промышленным штампом, абсолютно идентичны по размерам и форме.

Экономичность

Несмотря на высокую стоимость изготовления самого промышленного штампа, себестоимость одной детали при больших тиражах получается очень низкой.

Материалы

Чаще всего штампуют листовой металл (сталь, алюминий, медь), но также пластик, картон, кожу и другие материалы.

Принципы изготовления

Точность

Соблюдение всех размеров, допусков и посадок.

Качество материалов

Использование правильных марок сталей с требуемыми свойствами.

Правильные зазоры

Зазор между пуансоном и матрицей — критически важный параметр. Он зависит от материала и его толщины. Неправильный зазор приведет к браку и быстрому износу штампа.

Надежность и безопасность

Конструкция должна выдерживать циклические ударные нагрузки и быть безопасной для оператора.

Технологичность

Конструкция промышленного штампа должна позволять его обслуживание, заточку и ремонт.

Основные этапы изготовления промышленных штампов

Изготовление штампов — это сложный, высокотехнологичный и многоэтапный процесс, требующий высокой квалификации инженеров, технологов и рабочих. Правильность изготовления напрямую влияет на срок службы промышленного штампа, качество продукции и безопасность.

Проектирование и конструкторская подготовка (CAD-этап)

Это самый важный этап. Ошибка в проекте приведет к браку на производстве и дорогостоящим переделкам.

  • Анализ детали. Изучается чертеж будущей детали, определяются материал, допуски, технологичность.
  • Разработка технологии. Определяется, какие операции и в какой последовательности необходимы для изготовления детали.
  • 3D-моделирование. В системах автоматизированного проектирования (САПР, или CAD — например, KOMPAS-3D, SolidWorks, CATIA) создается объемная модель всего штампа в сборе и каждой его детали в отдельности.
  • Расчет усилий. Рассчитывается необходимое усилие пресса для работы штампом.
  • Выбор материалов. Для каждой детали промышленного штампа выбирается подходящая марка инструментальной стали (например, X12MF, ХВГ) с учетом нагрузок, требуемой износостойкости и ударной вязкости.

Технологическая подготовка (CAM-этап)

Создание УП (управляющих программ). На основе 3D-моделей для станков с ЧПУ (числовым программным управлением) специалисты создают программы, которые будут управлять инструментом станка для фрезеровки, шлифовки и т.д.

Изготовление деталей промышленного штампа

Это этап воплощения цифровой модели в металле.

  • Обработка заготовок. Основные детали промышленного штампа (матрица, пуансон, плиты) вырезаются из кованых или катаных заготовок инструментальной стали.
  • Фрезерная обработка на ЧПУ. Это основной метод получения сложных контуров и форм. Современные высокоскоростные фрезерные центры с высокой точностью обрабатывают детали.
  • Термообработка (закалка). Детали, подвергающиеся наибольшим нагрузкам и износу (матрица, пуансон), подвергаются закалке до высокой твердости (58-62 HRC и выше). Это придает им необходимую износостойкость.
  • Абразивная обработка. Закаленные детали обрабатываются на:
    • Круглошлифовальных станках (для цилиндрических деталей).
    • Плоскошлифовальных станках (для получения идеально плоских и параллельных поверхностей).
    • Координатно-шлифовальных станках (КШП) — для получения точнейших контуров и отверстий с допусками в несколько микрон.

Доводка и сборка

  • Притирка и доводка. Даже после шлифовки некоторые поверхности (например, режущие кромки) могут требовать ручной доводки для идеального сопряжения.
  • Сборка. Все детали собираются в единую конструкцию. Устанавливаются направляющие колонки, системы снятия и удаления детали, пружины и т.д.
  • Контроль качества. Собранный штамп проверяют на соответствие чертежам с помощью координатно-измерительных машин (КИМ/CMM) и другого точного инструмента.

Опробование и пробная штамповка

Промышленный штамп устанавливают на пресс и проводят пробную штамповку.

  • Анализ первых деталей. Полученные детали тщательно измеряются. При необходимости штамп дорабатывается (например, доводятся зазоры).
  • Настройка. Промышленный штамп настраивается до тех пор, пока не начнет выдавать детали, полностью соответствующие чертежу.

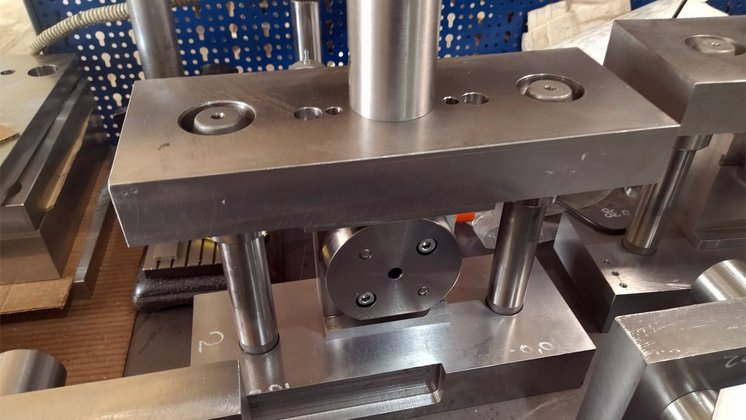

Штамп для холодной штамповки

Вывод

Таким образом, изготовление промышленных штампов — это симбиоз опыта, современных технологий (CAD/CAM/ЧПУ) и высокоточного производства.
